排ガス処理・脱臭装置

臭気排ガスをバーナなどにより加熱、酸化反応を利用して処理を行なう燃焼式排ガス処理装置です。直燃/触媒/蓄熱の3タイプがあります。

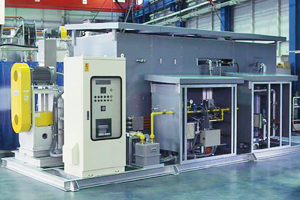

直燃式脱臭装置(1)

臭気成分を高温で酸化反応させ無害な水蒸気(H2O)、二酸化炭素(CO2)に分解します。脱臭後の排熱を利用して臭気ガスを予熱させる熱交換器を付帯しており、省エネルギー化を図っています。

装置名

直燃式脱臭装置

40Nm3/min

外形寸法 W2100×L5700×H3000
処理温度 750℃
熱源(容量) 都市ガス(460kW)
排ガス温度 常温(20℃)
臭気ガス成分 メタン、スチレン、ベンゼン等

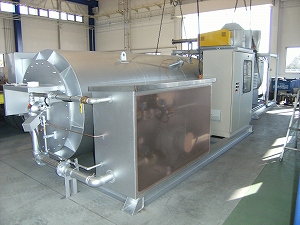

直燃式脱臭装置(2)

臭気ガスを650℃~800℃程度に加熱することにより、排ガス中に含まれる臭気成分を高温酸化分解し、無害な成分へと処理する装置です。

装置名 直燃式脱臭装置
30N㎥/min
外形寸法 W2200×D5000×H2500
温度制御 750℃
熱源(容量) LPG(350kW)
材質 外装 鋼板塗装仕上げ
備考 温度効率50%
熱交換器搭載

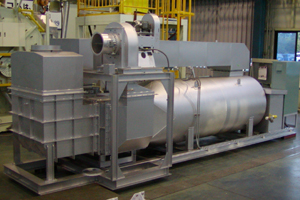

触媒燃焼式脱臭装置(1)

VOC臭気ガスを、電気ヒーターで加熱し、貴金属触媒を通過させることにより、臭気成分(炭化水素分)を酸化分解・浄化する排ガス処理設備です。脱臭後の排熱を利用して臭気ガスを予熱させる熱交換器を付帯しています。

装置名 触媒式脱臭装置
10N㎥/min
外形寸法 W1200×L3500×H2300
温度制御 350℃(50kW)
排ガス温度 20~50℃
熱源(容量) 電気ヒーター
臭気ガス成分

エステル系

アルコール系

酸化触媒 白金触媒SV=22,200L-1

触媒燃焼式脱臭装置(2)

臭気ガスを200℃~350℃程度に加熱し、触媒を通過させることにより、排ガス中に含まれる臭気成分を化学反応により酸化分解し、無害な成分へと処理する装置です。

装置名 触媒式脱臭装置
200N㎥/min
外形寸法 W2500×D8000×H2900
温度制御 350℃
熱源(容量) LPG(580kW)
材質 外装 鋼板塗装仕上げ
備考 前処理剤+白金触媒

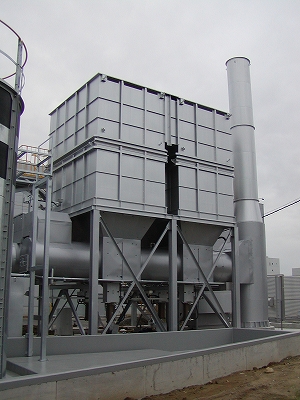

蓄熱式脱臭装置

方式としては直接燃焼式の燃焼分解と同じですが、高い熱交換効率を持つ蓄熱体に排ガスを通過させることにより、排ガスが持つ熱量を蓄熱体に吸収させ、その熱を利用して臭気ガスを昇温させ燃焼室で脱臭します。直燃式と比較してはるかに高い熱交換効率を持っているため、燃料消費量を大幅に削減することができます。

装置名 蓄熱式脱臭装置
600N㎥/min
外形寸法 W7500×D15000×H12000
温度制御 300℃
熱源(容量) LNG(930kW)
材質 外装 鋼板塗装仕上げ
備考 ハニカムセラミックス蓄熱体

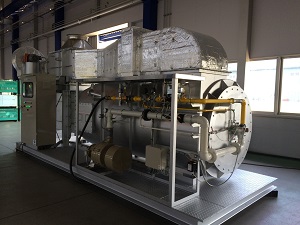

ハイブリッド型脱臭装置(直接燃焼式+触媒燃焼式)

直接燃焼式と触媒燃焼式を組み合わせたハイブリット型の脱臭装置です。 直接燃焼式のみでは臭気成分が取り切れず、より高い脱臭効率を求められる方式に適用出来ます。 直接燃焼式では排熱を回収して使用しますが、排気ガス温度が400℃程度と高いためこの熱を利用し触媒反応により更に酸化分解させます。

装置名 直燃式+触媒式脱臭装置
53N㎥/min
外形寸法 W2900×D8400×H2000
温度制御 直燃750℃+触媒470℃
熱源(容量) LPG(490kW)
材質 外装 鋼板塗装仕上げ
備考 温度効率50%
熱交換器搭載
前処理剤+白金触媒

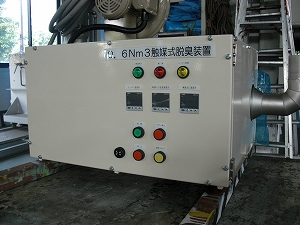

触媒式アンモニア脱臭装置

電気ヒーターで加熱する触媒式の脱臭装置で、アンモニアガスの臭気成分を酸化分解して浄化させます。

装置名 触媒式アンモニア脱臭装置
0.6N㎥/min
外形寸法 W600xL1000xH700
温度制御 250℃
熱源(容量) 電気ヒーター(5kW)
材質 外装 鋼板塗装仕上げ
備考 脱臭効率95%以上

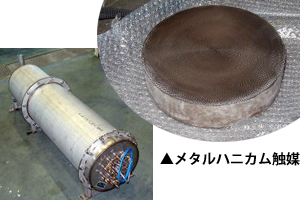

生ごみ処理脱臭装置

触媒脱臭方式を利用し、生ごみからの臭気成分を酸化反応により酸化分解し無害な成分へ処理します。

装置名 生ごみ処理脱臭装置
1~2N㎥/min
外形寸法 φ400×L1400
温度制御 300℃
熱源(容量) 電気ヒーター(5~13kW)
材質 白金触媒
備考 簡易熱交換器付き
生ごみ処理脱臭装置

VOC再生処理装置

印刷工程から発生するVOC臭気をカートリッジ式活性炭に吸着させることにより、脱臭処理します。活性炭吸着されたVOCは、脱着処理機により回収します。

VOC再生処理装置
装置名 VOC再生処理装置
ENX*AC1(吸着側) ENX*AC1(脱着側)
外形寸法 W600×D700×H1200 W1000×D1000×H1300
温度制御 常温 300℃(MAX500℃)
熱源(容量) - LPG、LNG(10kW)
材質 外装 鋼板焼付塗装仕上 外装 SUS304
備考 処理濃度:30ppm/8hr
