リジェネバーナ（蓄熱式省エネバーナ）

articleCO₂削減と省エネ効果の実績

アルミ用るつぼ炉（300kg）での使用例では、R4バーナへの切り替えによって以下の効果が得られました

CO₂排出削減量：

年間32.2t

燃料削減率：

52％

ガス使用料金削減額：

年間70万円

カーボンニュートラルへの貢献

排熱回収効果による高効率な燃焼システムで、省エネ、省コストが実現できます。

CO₂ の排出量の削減

排熱利用分の燃料削減が可能となっており、それに伴ってCO₂排出量やガス使用料金を大幅に削減できます。

CO₂ 排出量削減実績

アルミ用るつぼ炉(300kg)にてR4バーナ交換前後のCO₂排出量を調査し比較を実施したところ、年間約[32.2t-CO₂]もの削減へと繋がりました。より規模が大きい設備ほどカーボンニューラルへの効果的な働きが期待できます。

従来のバーナと比較したCO₂排出量削減実績

燃料/CO₂ 52％

	通常バーナ[A]	R4バーナ[B]	単位	備考
バーナ定格	60	60	kW	①
月間燃料使用量	2,283	1,111	Nm³/月	②＝実績値
年間燃料使用量	27,396	13,332	Nm³/年	③＝②×12

年間CO₂排出削減量32 t-CO2/年[削減]

CO₂排出量比較	通常バーナ[A]	R4バーナ[B]	単位	備考
CO₂排出係数	0.00229	0.00229	t-CO₂/Nm³	④
年間CO₂排出量	62.7	30.5	t-CO₂/年	⑤＝③×④
年間CO₂排出削減量	-	32.2	t-CO₂/年	⑥＝⑤[A] - ⑤[B]

ガス使用料金 削減額　70 万円/年 [削減]

ガス料金比較	通常バーナ[A]	R4バーナ[B]	単位	備考
ガス使用料金(13A)	50	50	円/Nm³	⑦
年間ガス使用料金	¥1369800	¥666,600	円/年	⑧＝③×⑦
年間ガス料金削減額		約 ¥703,000	円/年	⑨≒⑧[A] - ⑧[B]

高効率排熱回収

排熱回収のない通常バーナでは排気により70%ものエネルギーロスが発生しており、R4バーナでは蓄熱体を媒介とした高効率の排熱回収システムによってエネルギーロスを低減しております。これにより燃料消費量を抑え、CO₂排出量を低減させることが可能となっています。排熱回収のない通常バーナと比較した場合最大55%もの燃料削減を達成することが可能です。

従来の省エネバーナとの比較

R4バーナはより高温下での使用を想定しており、レキュペバーナであるエコネクストシリーズ（ENX-TFD）と比較してより高温・高効率での運用が可能となります。

article技術の革新：シングルリジェネバーナ

従来のツインリジェネバーナの課題を解決し、R4バーナは以下を実現しました

回転式切替ディスク：

燃焼中の安定した切替を可能にし、炉内圧の変動を抑制。

省スペース設計：

1台で完結するため、設置スペースを削減。

蓄熱体の採用：

ハニカム構造セラミックにより効率的な熱交換とメンテナンス性を向上。

シングルリジェネバーナの仕組み

独自に開発した信頼性の高い回転切替ディスクによって、給排気の経路を連続的に切替えます。この機構を採用することで、従来は2本のバーナで構成されているリジェネバーナシステムをシングルバーナで実現しました。

また、蓄熱体として表面積の大きいハニカム構造のセラミックを採用し、大きな伝熱面積を確保しました。

article高温環境での信頼性

R4バーナは、最高使用温度1,250℃の条件下でも安定した性能を発揮します。これにより、以下の用途での採用が進んでいます

• アルミ溶解炉
• 熱処理炉
• 鍛造炉 など

さらなる環境負荷の低減を実現

通常、燃焼空気を予熱するシステムでは、局所的に火炎温度が上昇してしまいそれに応じて大量のNOxが発生してしまいます。R4バーナでは予熱燃焼空気と燃料の噴出孔を少し離しており、緩慢な燃焼を引き起こすことで、火炎温度を均一化させNOxの発生を抑制しています。
また、炉内に送り込む空気が800℃～1300 ℃の範囲付近で酸素濃度が低くてもおこる燃焼を高温空気燃焼と言い、この現象を利用して、高温時に空気比を下げることによりさらにNOxの発生を抑えることが可能になります。

バーナ仕様

バーナ形式	R4-050	R4-100
燃料	都市ガス13A、LPG	都市ガス13A、LPG
定格燃焼量	60KW	120KW
使用温度	MAX. 1,050℃	MAX. 1,250℃
蓄熱体	ハニカム構造セラミックス	ハニカム構造セラミックス
切替方式	回転ディスクによる連続切替	回転ディスクによる連続切替

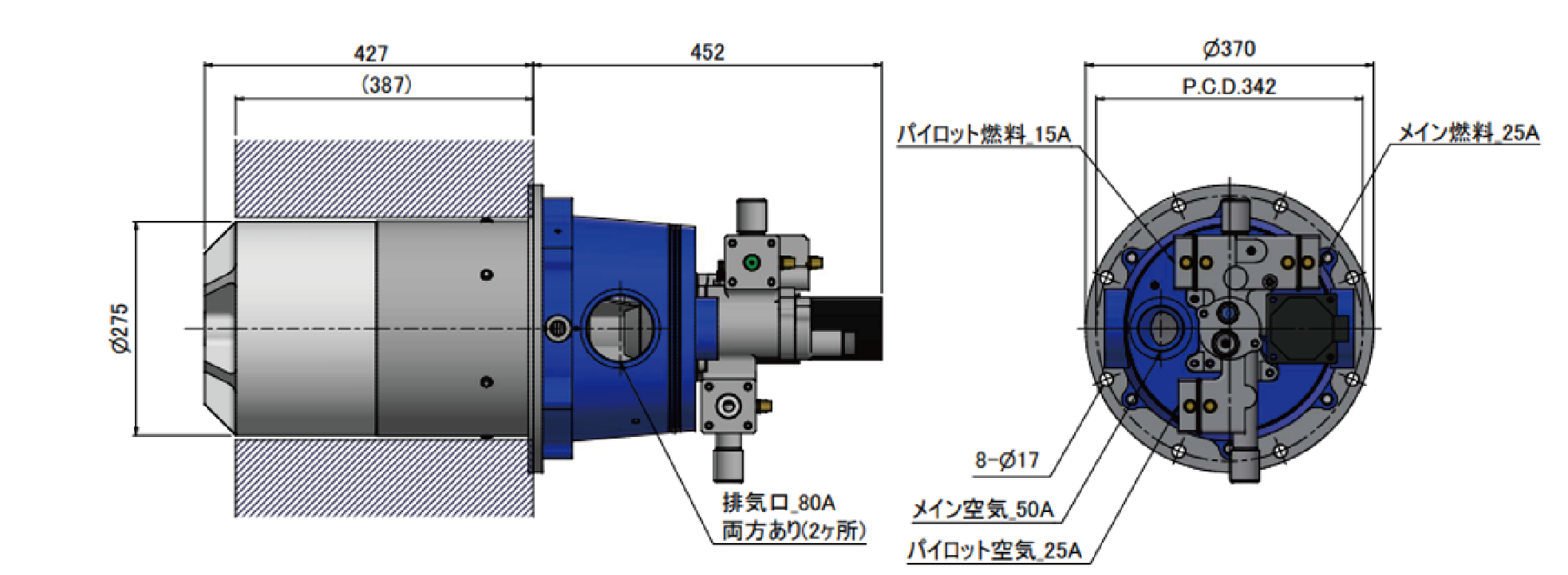

外観

R4-050

R4-100
