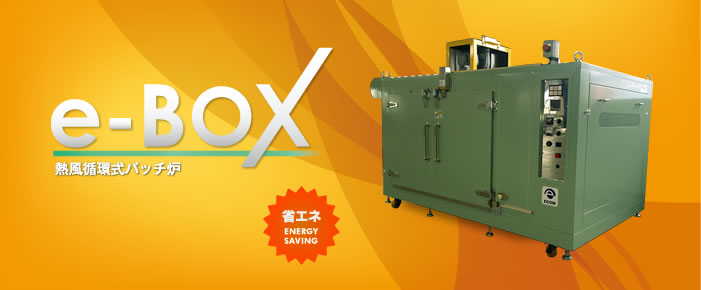

バッチ炉（e-BOX）
e-BOX 導入事例
- 小ロットに対応したい。
小ロットでも既設の大型設備を動かす必要がある。エネルギーがもったいない。
-
熱処理を内製化して、コストダウンしたい！
熱処理を外注に出しているが、内製化してコストダウンしたい。 - 低コストで試験装置が欲しい。
製品開発用の簡易的な加熱装置が見当たらない。
e-BOX 使用事例
| 使用事例 | 対象物 | 温度 |
|---|---|---|
| 各種乾燥処理 | 木材、食品、フィルム他 | 100℃～200℃ |
| 塗装乾燥炉 | 焼付け用、 コーティング用粉体焼成用 |
100℃～180℃ |
| 水切り乾燥 | 各種部品 | 100℃ |
| 硬化処理 | 接着剤・樹脂 | 80℃～200℃ |
| 基盤乾燥（液レジ プレ/ポストキュア） | 基盤 | 80℃～150℃ |
| コーティング乾燥 | フッ素 | 450℃ |
| アニール処理（結晶化・応力除去） | 樹脂・プラスチック部品 | 80℃～150℃ |
| アルミ熱処理（溶体化／時効処理） | アルミ部品 | 550℃／240℃ |
| 金属熱処理（焼き鈍感し） | 金属及び金属加工 | 500℃ |
| 実験用加熱炉 | 各種ワーク | 100℃～550℃ |
e-BOX 主要諸元及び標準サイズ
| 項目 | 仕様 |
|---|---|
| 温度 | MAX 200℃仕様 ／ MAX300℃ 仕様 |
| 炉内材質 | SUS430 |
| ヒータ | SUS304 ストレートフィン付ヒータ |
| 温度制御方式 | PID 制御（ON - OFF切替） |
| 安全装置 | 風圧スイッチ、高温異常検出、警報ブザー アフターパージ／プレパージ、異常確認回路（ヒータ回路断線） |
| 炉内循環ファン | シロッコファン |
| 操作パネル | 起動／停止、温度コントローラ、処理タイマ、非常装置 |
| 電源 | 3相 200V |
| 型式 | 炉内寸法 | 内容積 | ヒータ容量（kW） | MAX温度（℃） |
|---|---|---|---|---|
| E216-2(3) | W600 × D600 × H600 | 216L | 3.0kW (4.5kW) | 200℃(300℃) |
| E343-2(3) | W700 × D700 × H700 | 343L | 3.0kW (9.0kW) | 200℃(300℃) |
| E512-2(3) | W800 × D800 × H800 | 512L | 4.5kW (9.0kW) | 200℃(300℃) |
| E960-2(3) | W1,000 × D800 × H1,200 | 960L | 9.0kW (12.0kW) | 200℃(300℃) |
| E1000-2(3) | W1,000 × D1,000 × H1,000 | 1,000L | 9.0kW (12.0kW) | 200℃(300℃) |
| E1152-2(3) | W1,200 × D1,000 × H1,200 | 1,152L | 9.0kW (15.0kW) | 200℃(300℃) |
| E1440-2(3) | W1,500 × D1,000 × H1,200 | 1,440L | 12.0kW (18.0kW) | 200℃(300℃) |
| E-1800-2(3) | W1,500 × D1,000 × H1,200 | 1,800L | 15.0kW (21.0kW) | 200℃(300℃) |
| E-2250-2(3) | W1,500 × D1,000 × H1,500 | 2,250L | 18.0kW(27.0kW) | 200℃(300℃) |

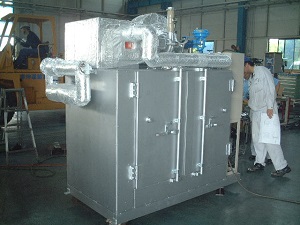

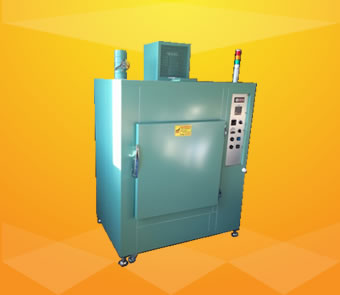

e-BOX 製作事例
 |
MAX300℃ |
 |
1,100W × 900W × 1,100D |
|
MAX300℃ |
|
1,100W × 900W × 1,100D |
製品一覧
蒸気式バッチ炉
現在ご使用の蒸気条件により、専用設計します。
余剰の蒸気を使うことにより、工場全体のエネルギー量を削減することができます。
| 装置名 | 蒸気式バッチ炉 |
|---|---|
| 外形寸法 | W1400×D1000 |
| 温度制御 | MAX 120℃ |
| 熱交換器（プレートフィンヒーター） | 蒸気圧:0.3Mpa(G) 能力:約7KW 13ｋｇ/h |
| 材質 | 炉内 SUS304 |
扉昇降式高温バッチ炉
エアーシリンダーによる扉自動開閉機能付きバッチ炉です。
使用温度がＭＡＸ４５０℃の高温タイプです。
| 装置名 | 扉昇降式高温バッチ炉 |
|---|---|
| 外形寸法 | 700W×700H×700D |
| 温度制御 | MAX450℃ |
| 熱源（容量） | 電気ヒータ（20kW） |
| 材質 | 内板 SUS304 |
| その他 | シリンダーによる扉自動開閉機構付き |
実験用加熱炉
MAX温度550℃までの加熱が可能です。温度の他にも炉内の風速・風量を変えることができます。クロスフローファンを使用することにより、炉内の温度分布を均一化、コンパクトな設計が可能になりました。
| 装置名 | 実験用加熱炉 |
|---|---|
| 外形寸法 | W2000×H2200×D1500 |
| 温度 | MAX550℃ |
| 熱源（容量） | 電気ヒータ（50kW） |
| 方式 | 熱風循環方式 |
バッチ式乾燥炉
熱源（容量）は電気ヒーターを使用し、バッチ式ですのであらゆるものを乾燥できます。 温度、寸法、形状などお客様の仕様の応じた製品が用意できます。
| 装置名 | バッチ式乾燥炉 |
|---|---|
| 外形寸法 | W2000×L1300 ×H1900 |
| 温度制御 | MAX100℃ |
| 熱源（容量） | 電気ヒータ（25ｋW) |
| 材質 | 外装 鋼板塗装仕上 |
オプション一覧
- プログラム温度調節計
- 温度記録計
- パトライト
- 指定安全装置取付
- 異安全装置取付
- 異電圧対応
- 投入台車
- 炉内仕切り
- 移動用キャスター
- 炉内フリーローラー
- 炉内ターンテーブル
- 安全カバー類
- 指定塗装色
扉リミットスイッチ
炉内台車
炉内受け金具
風量調整スリット
安全カバー
排気ファン
内版SUS304仕様
特注事例
- 高温仕様（～550℃対応）
- 遠赤外線（IR）仕様
- ガス式バッチ炉（都市ガス13A・LPG）
- クリーン仕様
（HEPAフィルタ クラス1,000対応） - 排ガス処理装置付き（燃焼式・触媒式）
