熱処理の事例集

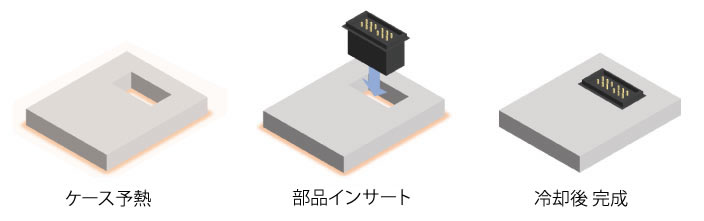

インサート成型工程では、部材の予熱や徐冷が必要不可欠です。しかし設置レイアウトの制約から、従来の方法では処理時間や装置規模に課題がありました。

そこで本テストでは、限られたスペースの中で効率的な昇温と徐冷を両立させ、2stで完結できる装置仕様を検討することを目的としました。

試験では以下の3点を重点的に検証しました。

• 予熱処理後の温度保持時間の確認
• 風速と昇温時間の関係の計測
• 徐冷時間の妥当性の検証

当初は「成型時に必要な製品温度」しか明確になっていなかったため、試験を通じてデータを積み上げ、設計条件を一つずつ確定させました。設計者とも密に協議しながら進めることで、設備仕様の最適化に直結する検証となりました。

1. 予熱条件：自然降下での温度保持時間を測定し、処理温度を120℃、段替え時間を40秒以内と設定。

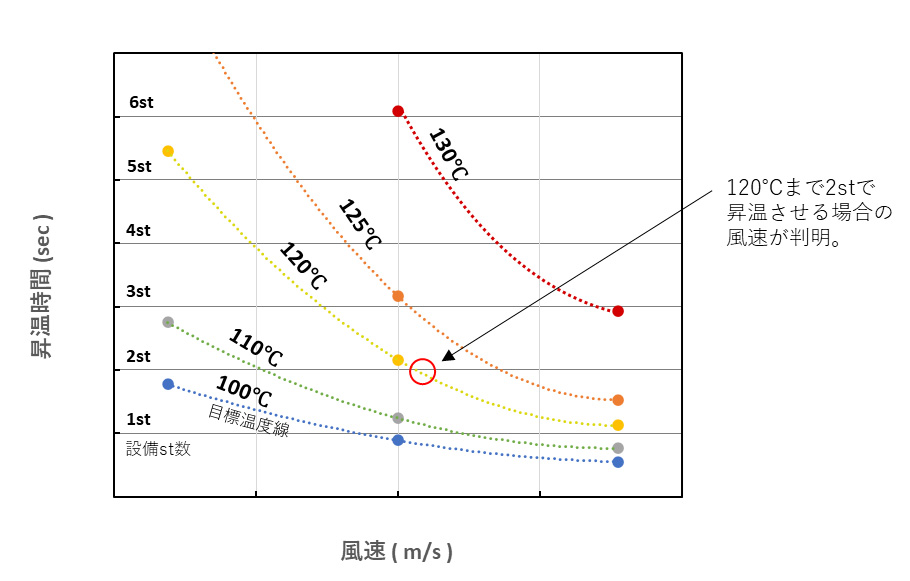

2. 昇温条件：各処理温度ごとに風速と昇温時間を測定し、必要な熱風風速を導出。
3. 徐冷条件：簡易冷却装置での検証により、2st分で十分に冷却可能と確認。

これらのデータを基に、実際の設備設計に反映できる仕様を確定することができました。
